Elektrik devrelerinde elektrik enerjisinin transferine izin vermek veya iletimini engellemek için çeşitli şalter türlerine ihtiyaç duyulur. Bu sistemlerin temelinde yer alan şalterler, manuel bir şekilde çalışan elektromekanik bileşenlerdir. Elektrik devrelerinin güvenli ve kontrollü bir şekilde yönetilmesi amacıyla kullanılan şalterler, farklı kullanım alanlarına, gerilim seviyelerine ve akım kapasitelerine göre çeşitlendirilmiştir.
Bunlardan biri olan pako şalter, mekanik yapısı ve döndürme hareketiyle öne çıkan, kullanımı oldukça pratik bir elektrik anahtarıdır. El ile kontrol edilen kumanda mandalının hareketiyle çalışan bu şalter, elektrik devrelerinde çok amaçlı bir çözüm sunar.
Genellikle elektrik güç devrelerinde kullanılmasının yanı sıra, bazen de kumanda devrelerinde görev alır. Açma-kapama, kutup değiştirme, yıldız-üçgen yol verme ve komütatör gibi çok yönlü işlevler sağlar.
Şalterlerin Genel Tanımı ve İşlevleri
Şalterler, açık konumdayken elektrik kontaklarının birbirine temas etmesini engelleyerek elektrik akımını durduran, kapalı konumda ise kontakların birleşmesiyle akımı ileten sistemlerdir. Bu temel işlevlerinin yanında şalterler, kısa devreler ve aşırı yük durumları gibi kritik tehlikelerde devreyi korumak amacıyla da kullanılır.
Bu koruma işlevi, şalterlerin devre kesici olarak bilinmesini sağlamıştır. Çalışma prensipleri ve yapısal özellikleri itibarıyla şalterler; yük şalterleri, pako şalterler, buton tipi şalterler, manyetik şalterler, termik-manyetik şalterler (TMŞ), elektronik şalterler gibi türlere ayrılır. Alçak gerilim kesicilerinden SF6 gazlı kesicilere kadar geniş bir yelpazede üretilen bu cihazlar, çeşitli endüstriyel ve elektriksel ihtiyaçlara cevap verir.
Pako Şalter Nedir?
Pako şalter, döndürme etkisiyle çalışan ve elektrik enerjisinin bir devreden diğerine aktarılmasını sağlayan bir elektromekanik anahtardır. Bu şalterin mandalı, birden fazla pozisyonda dönebilen bir mekanizmaya sahiptir ve bu sayede birden fazla devre fonksiyonunu yönetebilir.
Elektrik güç devrelerinde olduğu gibi kumanda devrelerinde de sıkça kullanılır. Açma-kapama, kutup değiştirme, yıldız-üçgen yol verme ve komütatör gibi çeşitli işlevleri yerine getirir. Bu şalter, bir eksen etrafında dönen kontak yuvalarından oluşur ve motor bağlantılarında, ölçüm cihazlarında, kontrol ve dağıtım tablolarında etkin bir şekilde kullanılır.
Pako Şalterin Çalışma Prensibi
Pako şalter, üzerindeki kolun çevrilmesiyle çalışır. Kullanıcı, kolu manuel olarak çevirdiğinde bakalit dilimler hareket eder ve üzerlerindeki kontaklar konum değiştirir. Bu mekanik hareket, devrenin durumunu değiştirerek elektrik akımını yönlendirir.
Pako Şalterin Kullanım Alanları
Pako şalterler, sık sık açma ve kapama gerektiren elektrik devrelerinde yaygın bir şekilde kullanılır. İşte başlıca kullanım alanları:
- Bir ve üç fazlı elektrik motorlarının besleme devrelerinde, motorun çalıştırılması ve durdurulması işlemlerinde.
- Yıldız-üçgen bağlantılı motorların çalıştırılmasında.
- Şalt programına göre kumanda sinyalleri ve ölçüm işlemlerinde.
- Transformatörlerde ve kaynak makinelerinde selektör ve kademe değiştirme işlevlerinde.
Pako Şalter Çeşitleri
- Açma Kapama (0-1) Pako Şalteri: Küçük güçlü üç fazlı motorların direkt olarak çalıştırılıp durdurulması için kullanılır.
- Yıldız Üçgen Pako Şalteri: Küçük güçlü asenkron motorlarda yıldız-üçgen yol vermede görev alır.

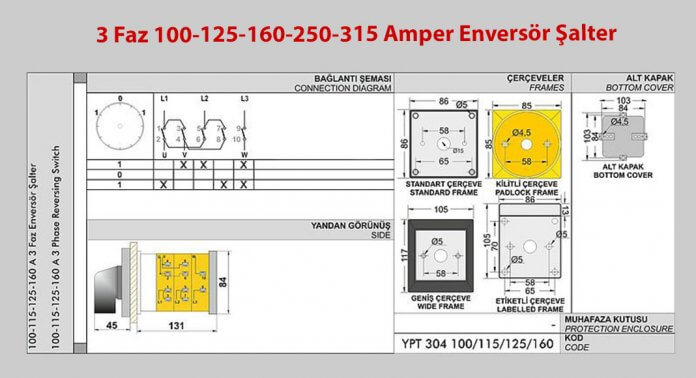

- Enversör Pako Şalteri: Küçük güçlü motorlarda devir yönü değiştirmek için kullanılır.
- Dahlender Pako Şalter: Çift devirli motorlarda hız kontrolü sağlar.
- Kutup Değiştirici Pako Şalter: Genelde jeneratör ve şebeke elektriği arasında seçim yapmak için tercih edilir.
- Kademeli Şalter: Farklı kademelerde elektrik enerjisinin yönlendirilmesi için kullanılır.
Pako Şalter Neden Tercih Edilir? Avantajları ve Dezavantajları
Pako şalterlerin tercih edilme nedenleri arasında, kullanıcı dostu tasarımı ve kullanım kolaylığı ilk sıralarda yer alır. Üzerindeki mandal sayesinde kolayca kontrol edilebilir ve tamamen manuel bir işlemle çalıştırılabilir.
Alternatif sistemlere kıyasla daha uygun maliyetli olması da bu şalterlerin tercih edilmesinde önemli bir etkendir. Bakım gerektirmeyen yapısı ve uzun elektriksel ile mekanik ömrü, hem ekonomik hem de pratik bir seçenek sunar.
Özellikle kurulumunun hızlı ve basit bir şekilde yapılabilmesi, zaman kaybını önleyerek avantaj sağlar. Pako şalterler, kurulum sonrası hemen devreye alınabilir ve düşük ya da yüksek sıcaklıklarda performans kaybı yaşamadan çalışabilir.
Bir diğer önemli avantajı ise bu şalterlerin sunduğu geniş kontrol seçenekleridir. Pako şalterler, tek bir cihaz üzerinden birçok devre veya elemanı kontrol etme imkânı tanır. Bu durum, özellikle pano tasarımlarında yerden ve maliyetten tasarruf edilmesine olanak sağlar. Hem alternatif akım (AC) hem de doğru akım (DC) uygulamalarında kullanılabilirliği, pako şalterleri daha da cazip hale getirir. Üstelik yüksek derecede IP korumasına sahip olması, bu cihazların çeşitli çevresel koşullarda güvenle kullanılmasına olanak tanır.
Pako Şalterlerin Dezavantajları
Her ne kadar birçok avantaj sunsa da, pako şalterlerin bazı dezavantajları da vardır. Bu dezavantajlar, kullanım alanlarına ve uygulama gereksinimlerine göre göz önünde bulundurulmalıdır.
Öncelikle, pako şalterlerin manuel kontrol gerektirmesi bir dezavantaj olarak öne çıkar. Kontaktör ve röle gibi otomatik kontrol elemanlarıyla kıyaslandığında, fiziksel güç uygulanmasını gerektiren bir mekanizmaya sahip olması, kullanımını sınırlayabilir. Bu durum, programlanabilirlik açısından da bir eksiklik yaratır.
Bir diğer önemli dezavantaj, pako şalterlerin genellikle düşük güçlü sistemlerde kullanılabilmesidir. Yüksek güçlü devrelerde kullanıldığında, bu şalterler yüksek akımları izole etmede yetersiz kalabilir ve tehlike oluşturabilir.
Ayrıca, termik ve manyetik akımlara karşı herhangi bir koruma sağlamaması, pako şalterlerin güvenlik açısından dikkatli bir şekilde seçilmesini gerektirir. Yüksek akım ve kısa devre riski bulunan devrelerde pako şalter kullanımı, ek güvenlik önlemleri alınmasını zorunlu kılar.
Pako şalter tercih edilirken, kullanım amacı ve devre ihtiyaçları doğru bir şekilde analiz edilmelidir. Uygulama alanı dikkate alınarak, bu şalterlerin avantajları ve dezavantajları tartılmalı, uygun şartlarda kullanıldığında güvenilir ve ekonomik bir çözüm sunduğu unutulmamalıdır.
